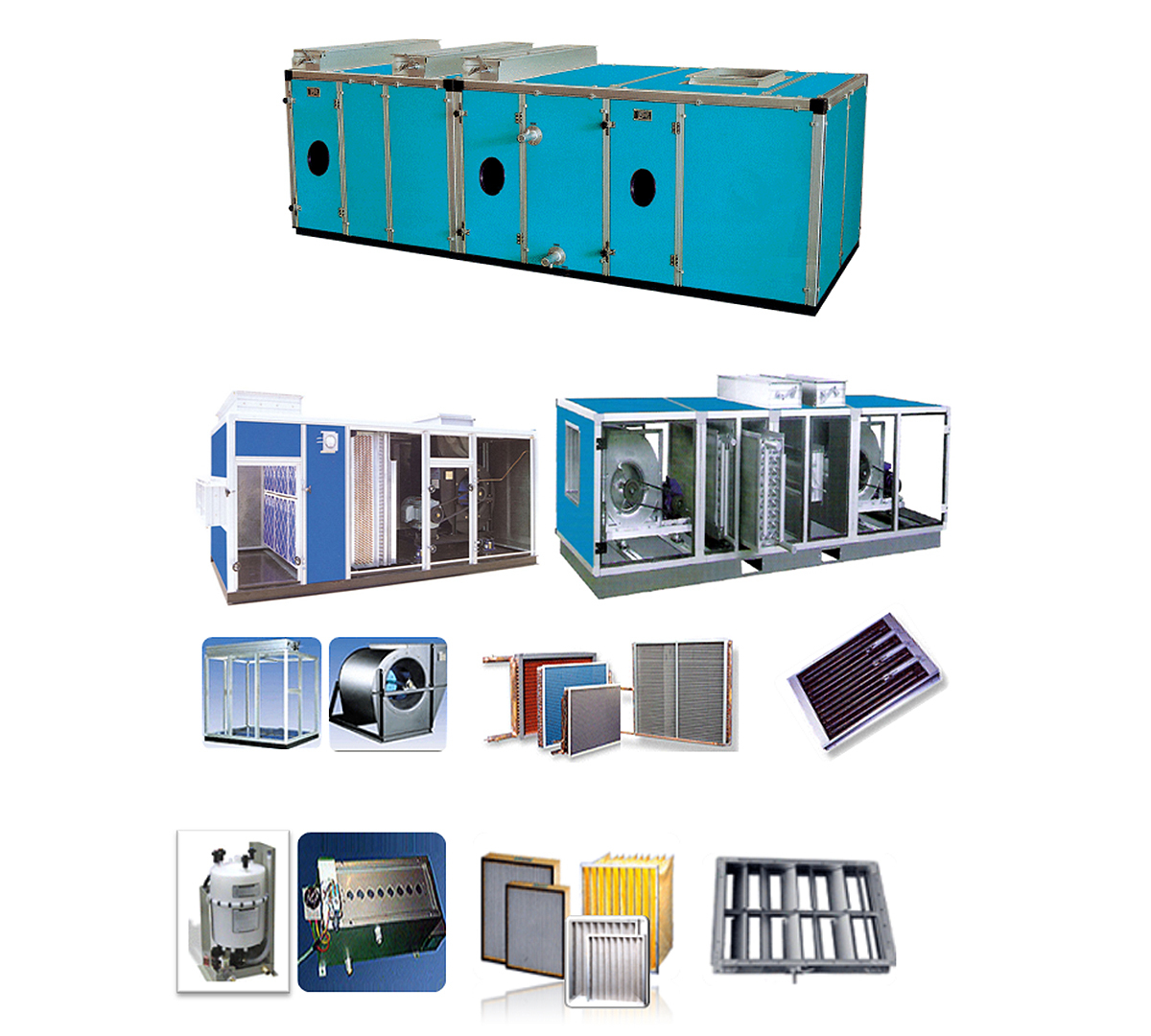

공조기

공기조화기는 실내로 공급되는 사용 목적에 적합하도록 만들기 위하여 여러가지 기기의 Unit화를 도모한 것으로서, 실내로 재순환되는 환기와 신선한 외기를 혼합시키는 혼합실(Mixing Box), 난방시에 공기를 가열하기 위한 가열코일(Heating Coil), 냉방시에 공기를 감습하기 위한 냉각코일(Cooling Coil), 공기중에 혼합되어 있는 먼지 등의 불순물을 제거하기 위한 여재(Air Filter), 난방시에 기습을 위해 물이나 증기를 분무하는 가습노즐(Humidifier) 등이 조합되어 있으며, 통과풍속이 빠를 경우 가습수의 재비산 방지를 위해 엘리미네이터(Eliminaroe)를 설치하는 경우도 있습니다.
클래스원에서 제작되는 공기조화기는 구성요소를 형식과 규격별로 공장에서 계획생산하므로 품질이 보장되며, 현장 설치시에도 작업이 능률적입니다.
또한 대형의 것은 송풍기 부분, 코일부분, 필터부분으로 분할 제작되어 수송과 반입 및 현장 조립이 용이하도록 설계되어 있습니다.

특징

Casing

Double Skin 구조로 외면은 PCM 강판을 사용하여 외관이 미려하고,내 면에는 폴리에틸렌 폼 또는 그라스울을 부착하여 열손실을 최소화하고 흡음효과를 높였습니다.

FAN

소요정압에 따라 Air Foil형 또는 Sirocco Type의 송풍기를 채택하고 있으며 회전익은 완전한 동적, 정적 Blancing을 거쳐 정밀하게 제작되므로 소음, 진동이 적고 공조기의 수명을 연장시켰습니다.

Damper

Blade 및 Frame을 알루미늄 재질로 제작하여 부식을 방지하였으며 정미한 대향형 날개를 사용하여 신선 공기와 순환공기의 풍량조절을 정확히 할 수 있도록 하였습니다.

Fileter

AFI 85% 여과 성능의 부직포를 사용하여 세정 후 재사용할 수 있으며 공조공간의 환경에 따라 중성능(Medium), 고성능(Hepa) 및 각종 특수 Filter도 공급하고 있습니다.

Humidifier

가습효율이 좋은 증기 분무식(Steam Grid) 가습기를 표준으로 채택하고 있으며, 사용환경에 따라 증기분사식(Steam Injection) 기회식, 전기식 가습기도 공급하고 있습니다.

Cooling & Heating Coil

순도 99%의 인탈산과 동관과 AL Corrogated Fin을 성형, 적층삽입한 후 완벽한 기계식 확관을 통해 Coil의 열 교환 성능이 더욱 향상되었습니다.

공기조화기의 기종 선정방법

Selection of Air Handling Unit System: 순도 99%의 인탈산과 동관과 AL Corrogated Fin을 성형, 적층삽입한 후 완벽한 기계식 확관을 통해 Coil의 열 교환 성능이 더욱 향상되었습니다.

공기조화기 기종선정 방법

공기조화기 기종선정 방법
Model (STC-)			80	120	170	220	280	340	420	510	590	680	760	850	920	1050	1250
Air Volume		CMM	80	120	170	220	280	340	420	510	590	680	760	850	920	1050	1250
Air Volume		CMH	4800	7200	10200	13200	16800	20400	25200	30600	35400	40800	45600	51000	55200	63000	75000
Supply Fan	Pressure	mmAq	80	80	80	90	90	90	90	100	100	100	100	100	100	100	100
	Model	#05	#2.5	#2.5	#3	#3.5	#4	#4	#4.5	#4.5	#5	#5	#5.5	#5.5	#6	#4.5x2	#5x2
	Power	Kw	1.5	2.2	3.7	5.5	7.5	11	11	11	19	19	22	22	30	37	37
Coil Cap	Cooling	Kcal/h	33000	50000	71000	93000	12600	150000	180000	225000	255000	285000	315000	350000	380000	430000	510000
Coil Cap	Heating	Kcal/h	45000	68000	95000	100000	163000	205000	245000	300000	350000	385000	425000	470000	515000	580000	680000
Coil Size	Area	M2	0.53	0.80	1.12	1.46	1.85	2.26	2.75	3.44	3.84	4.36	4.86	5.52	5.91	6.74	8.11
	Step x Set		18	22	28	30	36	36	42	42	42	44	44	25x2	25x2	26x2	26x2
	Length	mm	780	950	1050	1280	1350	1650	1720	2150	2400	2600	2900	2900	3100	3400	3800
Piping Size	CoolingCoil	A	32	40	50	65	80	80	80	100	100	100	125	80	80	100	100
	SteamUnit	A	32	40	50	50	65	65	80	80	80	80	100	80	80	80	80
	SteamOutlet	A	20	25	32	32	40	40	40	50	50	50	65	40	40	50	50
Retur Fan	AirVolume	CMM	70	100	150	190	250	300	370	450	530	610	680	760	820	940	1120
	Pressure	mmAq	30	30	30	40	40	40	40	40	40	45	45	45	45	50	50
	model	#05	#2	#2.5	#2.5	#3	#3.5	#4	#4	#4.5	##4.5	#5	#5	#5.5	#5.5	#4.5x2	#4.5x2
	Power	Kw	1.5	1.5	2.2	3.7	5.5	5.5	7.5	11	11	15	15	15	19	22	22
