항온항습기 공조방식의 특징 및 항온항습기의 구조
상부토출방식
- UP FLOW TYPE
-
실내 기류 분포에 주의하여야 한다.
소형설비 시스템에 적합하며 대형설비시스템에서도 풍량이 많아 작업환경이 악화되기 쉽고 균일공조가 어려우며 작업환경에 따라 Access Floor를 설치하지 않은 장소에 설치한다.
공조설비비는 하부토출시(Down Flow Type)에 비교하여 약간 저렴하다.
하부토출방식
- DOWN FLOW TYPE
-
실내(Room)의 이미 설치된 바닥위에 Free Access Floor를 설치하며 그 사이에 공조용 닥트를 이용하는 것으로 하부에서 찬 공기를 공급하는 방식이다.
항온항습기에서 나오는 공기가 직접 기계에 공급됨으로 냉각 효율을 좋으며, 기류분포 및 공조덕트가 실내에 설치되지 않기에 Room내의 미관이 좋다.
Floor 하부 전체가 공조 닥트이므로 추후 증설이나 이설이 용이하다.
공냉식 항온항습기
- AIR COOLED TYPE
-
실내에서 흡수한 열을 실외공기와 열교환시켜 열을 제거하는 방식이다.
냉각수 배관이나 냉각수 순환펌프의 필요성이 없으며 이로 인하여 공사비 및 동력의 손실이 절약되는 시스템이다.
설치 및 사용이 간단하며 보수정비가 용이하다.
수냉식 항온항습기
- CHILLED WATER TYPE
-
대규모의 전산센터에 적합한 방식이다.
냉방의 열원을 냉수로 사용함으로써 전자변으로 제습조절이 간편하다.
광범위한 용량을 Control 할수 있으며 Duct을 이용하여 온ㆍ습도 조절이 가능하다.

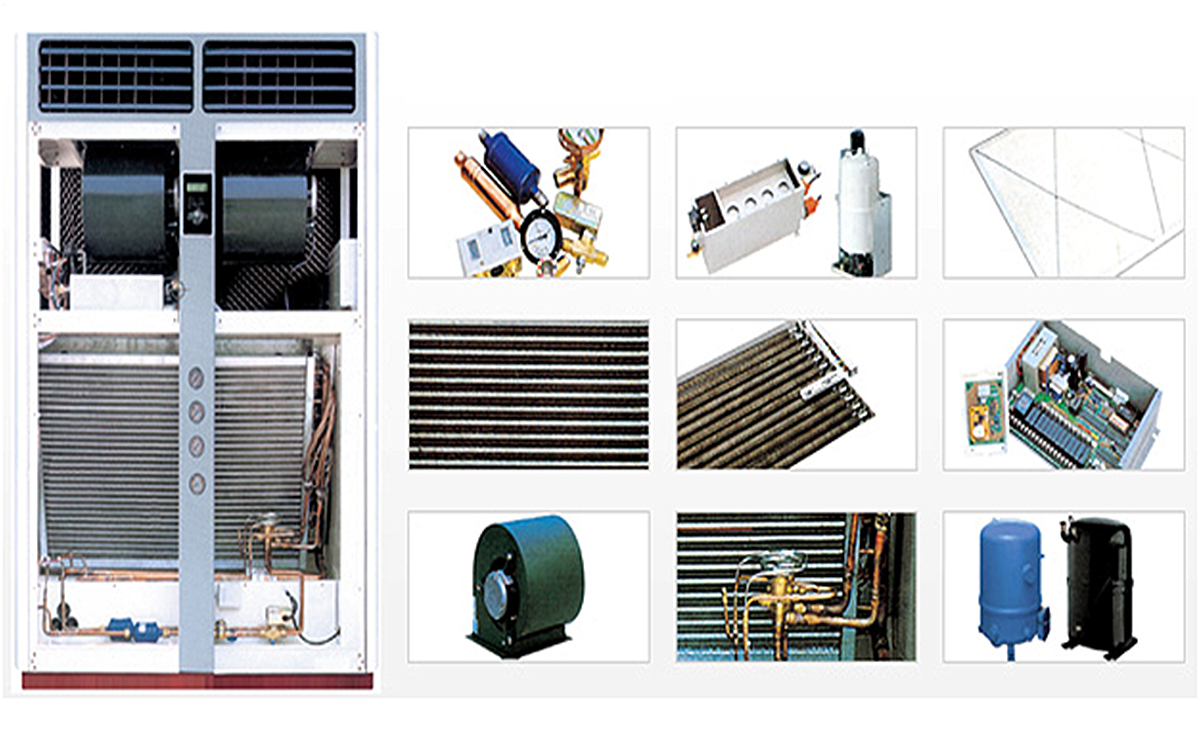

구조
